「夢発電システム」の仕様概要

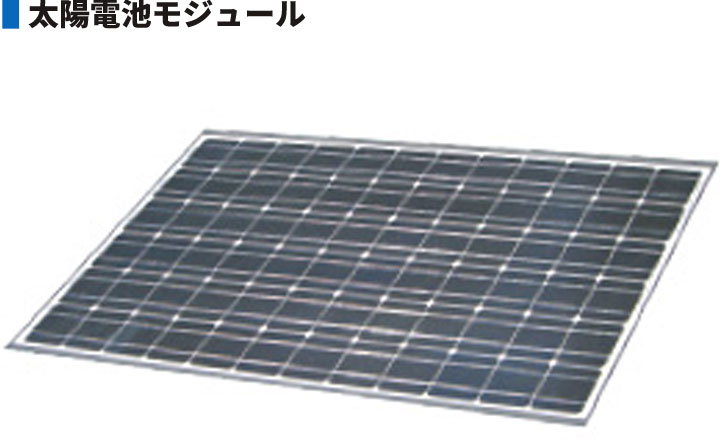

太陽電池モジュール
型式名 PVM-
600200
PVM-
700200
PVM-
720205
PVM-
120205
セル種類 単結晶 単結晶
公称最大出力Pmax(W) 200 200 205 205
公称開放電圧Voc(V) 45.6 45.3 30.6 30.6
公称短絡電流Isc(A) 5.80 5.70 8.89 8.89
公称最大出力動作電圧Vpm(V) 36.9 37.1 24.4 24.4
公称最大出力動作電流lpm(A) 5.42 5.41 8.40 8.40
モジュール効率(%) 17.9 17.9 17.8 17.8
最大システム電圧(V) 1,000 1,000 1,000 1,000
外形寸法(mm) 1,581 1,581 1,324 1,324
833 833 1,016 1,016
厚み 40 40 40 40
質量(kg/枚) 15 15 16 16
耐用年数(年) 20

※各太陽電池モジュールの表記の数値は、AM1.5、放射照度1,000W/m²、モジュール温度25℃の値です。
※モジュール効率は、JIS C 8960において定められた真性変換効率です。

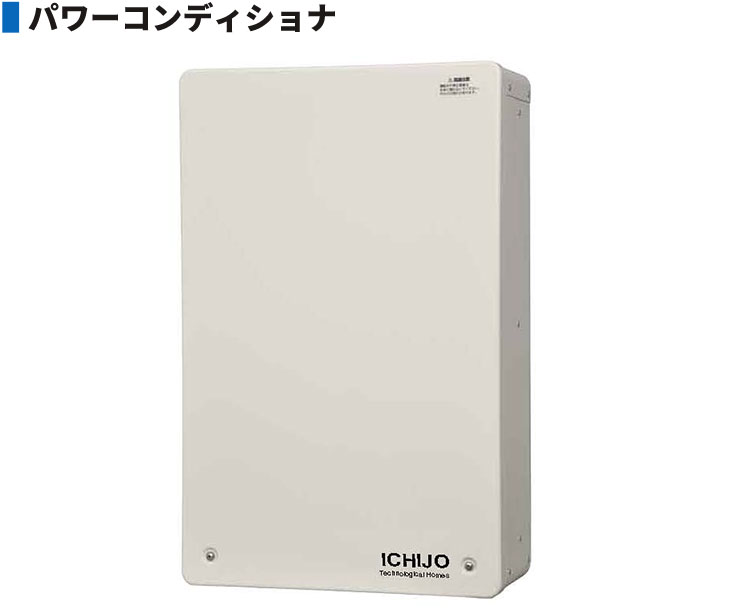

パワーコンディショナ
型式名 EPC-A-S55MP-JHR Z50-55ST3H-JHR EPC-B-S80P-JHR EPC-B-S99P-JHR
定格容量AC(kW) 3.0 5.5 8.0 9.9
設置場所 屋外
定格入力電圧DC(V) DC250
入力電圧範囲DC(V) DC80 〜 DC420
最大入力範囲DC(V) DC450
定格出力電圧AC(V) 連係運転時202、自立運転時101
定格出力(kW) 連係運転時 5.5 5.5 8.0 9.9
自立運転時 1.5
電力変換効率(%) 94 (※)
出力相数 単相3線
絶縁方式 高周波絶縁トランス式
動作温度(℃) -20 〜 +40
外形寸法(mm)
幅 x 奥行 x 高さ
幅490 x 奥行200 x 高さ678 幅499 x 奥行1,000 x 高さ206
質量(kg) 23 25 38 40

※電力変換効率は、JISC8961に準拠した外気温度25℃定格運転時の値です。

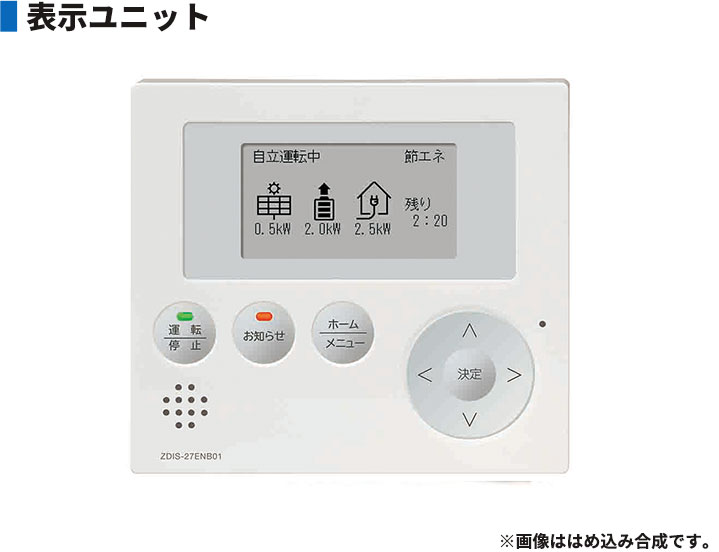

カラー表示リモコン
型式名 ZREM-35(V)
画面 3.5インチカラー液晶(TFT)
表現内容 発電電力、消費電力、売電電力(瞬時電力・
時間単位・日単位・月単位・総積算が表示可能)
CO2削減量表示、石油換算表示、成木換算表示
省エネアシスト機能
専用配線による
通信方式 自給率表示機能
設置方法 壁固定
消費電力(W) 4
使用温度範囲(℃) 0 〜 40
使用湿度範囲(%RH) 90以下(結露なきこと)
外形寸法(mm) 幅 x 奥行 x 高さ 120 x 130 x 22.8
質量(kg) 0.4
10年のシステム保証

※この内容については、予告なく変更することがあります。
※掲載写真には一部CGが使われており、実際の商品とは多少異なります。また商品の色は、 印刷の具合で実物と若干異なる場合かあります。
※商品のデザイン・仕様・部品などは予告な<変更することがあります。
